你在選擇2205雙相鋼時(shí)，通常會(huì)先關(guān)注強(qiáng)度、耐氯離子腐蝕能力和使用壽命，但這些性能并不是憑空產(chǎn)生的。鉻（Cr）正是2205雙相鋼中最關(guān)鍵的合金元素之一，它既參與形成耐腐蝕鈍化膜，也會(huì)影響鐵素體與奧氏體之間的組織平衡。
不過，你不能簡單地把鉻理解為“含量越高，材料性能就越好”。如果鉻與鎳、鉬、氮之間的比例不協(xié)調(diào)，或者固溶處理、焊接冷卻控制不合理，材料可能出現(xiàn)鐵素體比例偏高、鉻氮化物或金屬間相析出等問題，反而降低韌性和局部耐腐蝕性能。
一、鉻在2205雙相鋼中主要起什么作用？
你可以把鉻在2205雙相鋼中的作用概括為以下五個(gè)方面：
| 作用方向 | 對(duì)你的項(xiàng)目有什么意義 |
|---|---|
| 形成鈍化膜 | 減少材料在水、潮濕介質(zhì)和化工環(huán)境中的持續(xù)腐蝕 |
| 提高耐點(diǎn)蝕能力 | 降低含氯介質(zhì)造成局部腐蝕和穿孔的風(fēng)險(xiǎn) |
| 改善縫隙腐蝕抗力 | 提升法蘭、墊片、焊縫和沉積物覆蓋區(qū)域的穩(wěn)定性 |
| 穩(wěn)定鐵素體組織 | 參與建立2205特有的鐵素體與奧氏體雙相結(jié)構(gòu) |
| 影響熱處理和焊接組織 | 決定材料在加熱、冷卻和焊接后是否保持合理的雙相比例 |
其中，耐腐蝕和組織平衡并不是兩個(gè)獨(dú)立問題。只有材料內(nèi)部保持較合理的鐵素體與奧氏體比例，鉻、鉬、氮等元素才能更均勻地發(fā)揮作用。
二、2205為什么被稱為22Cr級(jí)雙相鋼？
2205雙相鋼的典型鉻含量約為22%，因此也常被歸入22Cr級(jí)雙相不銹鋼。實(shí)驗(yàn)研究中使用的典型2205材料名義成分約為22.5%鉻，同時(shí)還含有鎳、鉬和氮等元素。
你在材質(zhì)證明書中看到的鉻含量可能會(huì)因具體牌號(hào)、執(zhí)行標(biāo)準(zhǔn)和生產(chǎn)批次略有變化，但不能只拿一個(gè)鉻數(shù)值判斷材料質(zhì)量。2205雙相鋼的性能依賴多種元素共同配合：
- 鉻和鉬更傾向于穩(wěn)定鐵素體，并提高局部耐腐蝕能力；
- 鎳和氮有助于奧氏體形成；
- 氮還會(huì)進(jìn)一步提高強(qiáng)度和點(diǎn)蝕抗力；
- 合理的熱處理和冷卻過程，使這些元素在兩相之間形成相對(duì)穩(wěn)定的分布。
所以，你真正需要的是符合標(biāo)準(zhǔn)的整體成分體系，而不是單純追求更高的鉻含量。
三、鉻如何提高2205雙相鋼的耐腐蝕性能
形成穩(wěn)定的表面鈍化膜
2205雙相鋼接觸空氣、水或具有一定氧化性的介質(zhì)后，表面會(huì)形成一層很薄的富鉻鈍化膜。這層膜可以隔離金屬基體與外部介質(zhì)，減緩持續(xù)腐蝕。
如果表面受到輕微劃傷，只要環(huán)境條件合適，鈍化膜通常能夠重新形成。這也是不銹鋼與普通碳鋼在耐腐蝕行為上的重要區(qū)別。
對(duì)你來說，這意味著2205雙相鋼更適合用于：
- 化工設(shè)備
- 工業(yè)污水管道
- 海水處理系統(tǒng)
- 壓力容器
- 潮濕及鹽霧環(huán)境
- 需要長期連續(xù)運(yùn)行的設(shè)備
但鈍化膜并不是絕對(duì)不會(huì)破壞。氯離子、沉積物、縫隙、高溫和表面污染都可能造成局部鈍化膜失效。
提高耐點(diǎn)蝕能力
在海水、高鹽廢水和含氯化工介質(zhì)中，氯離子可能穿透鈍化膜，形成面積很小但向內(nèi)部發(fā)展的腐蝕坑。
鉻是提高不銹鋼抗點(diǎn)蝕能力的重要元素之一，而2205中的鉬和氮會(huì)進(jìn)一步增強(qiáng)這種作用。研究表明，2205在氯化物介質(zhì)中的腐蝕形態(tài)與氯離子濃度、兩相成分差異及組織狀態(tài)密切相關(guān)。
因此，如果你的項(xiàng)目涉及海水、脫硫廢水、濃鹽水或?yàn)I海環(huán)境，只看普通耐銹能力還不夠，還要重點(diǎn)評(píng)估材料的局部腐蝕抗力。
改善縫隙區(qū)域的穩(wěn)定性
法蘭墊片、螺栓連接、焊縫邊緣和沉積物覆蓋區(qū)域容易形成缺氧縫隙。在這些位置，鈍化膜修復(fù)速度變慢，局部介質(zhì)中的氯離子濃度可能進(jìn)一步升高。
2205雙相鋼中的鉻、鉬和氮能夠提高材料抵抗縫隙腐蝕的能力，但你仍需要通過合理的結(jié)構(gòu)設(shè)計(jì)、焊后清理和日常維護(hù)，減少長期積液與沉積物覆蓋。
四、鉻如何影響鐵素體與奧氏體平衡？

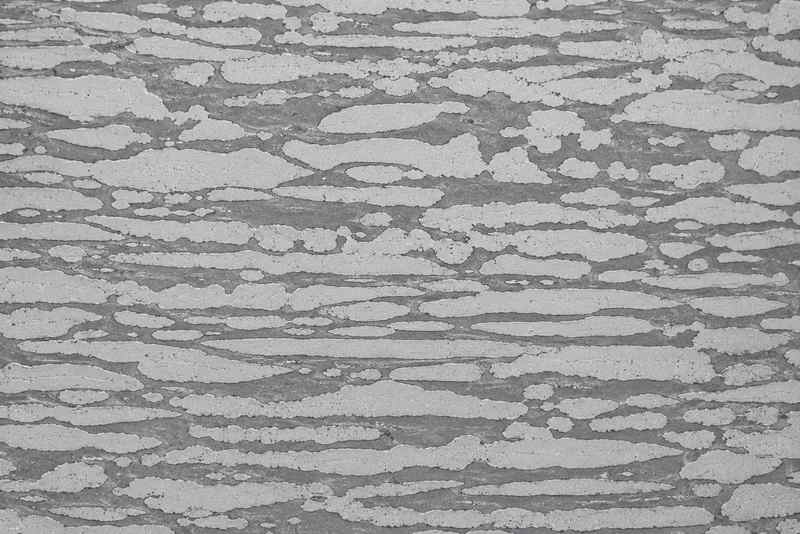

2205之所以被稱為雙相鋼，是因?yàn)槠浣M織同時(shí)包含鐵素體和奧氏體。鉻屬于典型的鐵素體穩(wěn)定元素，會(huì)促進(jìn)鐵素體形成；鎳和氮?jiǎng)t更有利于奧氏體形成。
研究表明，雙相不銹鋼的最終組織不僅受化學(xué)成分影響，也取決于材料在高溫區(qū)域停留的時(shí)間和冷卻過程。鉻、鉬等元素促進(jìn)鐵素體，而鎳、氮等元素促進(jìn)奧氏體，兩組元素需要相互配合。
你不需要機(jī)械地要求鐵素體和奧氏體必須嚴(yán)格各占50%，因?yàn)椴煌瑯?biāo)準(zhǔn)、產(chǎn)品和焊接區(qū)域允許的范圍并不完全相同。更重要的是，兩相比例不能明顯失衡。
合理的雙相組織能夠幫助你獲得：
- 較高的屈服強(qiáng)度和抗拉強(qiáng)度
- 良好的沖擊韌性
- 較強(qiáng)的耐點(diǎn)蝕性能
- 較好的抗氯化物應(yīng)力腐蝕能力
- 更穩(wěn)定的焊接和長期服役表現(xiàn)
如果鐵素體比例過高，材料的韌性、焊接接頭性能和局部耐腐蝕能力可能受到影響；如果奧氏體比例過高，則可能削弱雙相鋼原有的強(qiáng)度和抗應(yīng)力腐蝕優(yōu)勢。
五、鉻貧化為什么會(huì)增加點(diǎn)蝕風(fēng)險(xiǎn)？
當(dāng)2205雙相鋼經(jīng)歷不合適的加熱、緩慢冷卻或焊接熱循環(huán)時(shí)，局部區(qū)域可能析出富鉻、富鉬的二次相。
這些析出物會(huì)從周圍基體中吸收鉻和鉬，使相鄰區(qū)域形成相對(duì)貧鉻、貧鉬區(qū)。雖然整塊材料的平均化學(xué)成分沒有發(fā)生明顯變化，但局部鈍化能力已經(jīng)下降。
相關(guān)試驗(yàn)發(fā)現(xiàn)，經(jīng)過不當(dāng)時(shí)效處理的2205雙相鋼，點(diǎn)蝕容易在σ相周圍的鉻、鉬貧化區(qū)域開始，而經(jīng)過正常固溶處理、未形成σ相的材料具有更穩(wěn)定的腐蝕表現(xiàn)。
這對(duì)你的實(shí)際項(xiàng)目非常重要，因?yàn)椴馁|(zhì)證明書只能反映整體成分，卻不能完全說明焊縫、熱影響區(qū)或局部組織是否正常。
如果項(xiàng)目腐蝕風(fēng)險(xiǎn)較高，你還需要關(guān)注：
- 固溶處理狀態(tài)
- 冷卻方式
- 焊接熱輸入
- 層間溫度
- 焊縫鐵素體比例
- 是否存在有害析出相
- 焊后酸洗與鈍化質(zhì)量
六、采購時(shí)應(yīng)該怎樣判斷鉻含量是否合適？
你在采購2205雙相鋼時(shí)，不建議只問供應(yīng)商“鉻含量是多少”。更有效的做法，是同時(shí)核對(duì)以下項(xiàng)目：
| 驗(yàn)收項(xiàng)目 | 你應(yīng)該檢查什么 |
|---|---|
| 材料牌號(hào) | 是否符合合同約定的2205對(duì)應(yīng)牌號(hào) |
| 執(zhí)行標(biāo)準(zhǔn) | 是否與板材、管材、棒材或鍛件產(chǎn)品標(biāo)準(zhǔn)一致 |
| 鉻含量 | 是否處于相應(yīng)標(biāo)準(zhǔn)規(guī)定范圍 |
| 鉬、鎳和氮 | 是否與鉻形成合理的成分配合 |
| 爐號(hào) | 實(shí)物標(biāo)識(shí)是否與材質(zhì)證明書一致 |
| 固溶狀態(tài) | 是否經(jīng)過符合要求的熱處理和冷卻 |
| 力學(xué)性能 | 強(qiáng)度、延伸率是否滿足加工及設(shè)計(jì)要求 |
| 焊接要求 | 是否明確焊材、熱輸入及焊后表面處理 |
| 特殊檢測 | 是否需要PMI、鐵素體檢測或腐蝕試驗(yàn) |
在2205雙相鋼采購和應(yīng)用過程中，酒創(chuàng)可為你提供2205雙相鋼板、冷軋卷、熱軋卷、中厚板、管材、圓棒、法蘭及相關(guān)管件等產(chǎn)品，并可結(jié)合你的介質(zhì)環(huán)境、加工方式、焊接要求和驗(yàn)收標(biāo)準(zhǔn)，協(xié)助核對(duì)鉻、鉬、鎳、氮等化學(xué)成分以及固溶處理、力學(xué)性能和交貨狀態(tài)，幫助你的項(xiàng)目減少牌號(hào)選擇、加工成形和耐腐蝕應(yīng)用中的材料風(fēng)險(xiǎn)。
七、常見問題及答案
2205通常屬于22Cr級(jí)雙相鋼，典型鉻含量約為22%。你在正式采購時(shí)，應(yīng)以對(duì)應(yīng)執(zhí)行標(biāo)準(zhǔn)和材質(zhì)證明書中的實(shí)際數(shù)據(jù)為準(zhǔn)。
不一定。耐腐蝕性能還與鉬、氮、鎳、雙相比例、固溶處理和表面狀態(tài)有關(guān)。單獨(dú)提高鉻含量不能保證整體性能同步提升。。
鉻會(huì)通過穩(wěn)定鐵素體和影響雙相組織，間接影響材料強(qiáng)度、韌性和焊接性能。你需要把鉻含量與整體組織狀態(tài)一起判斷。
正常焊接不會(huì)讓整塊材料的平均鉻含量明顯降低，但不合理的熱循環(huán)可能形成鉻氮化物或σ相，使局部區(qū)域出現(xiàn)鉻貧化，從而增加腐蝕風(fēng)險(xiǎn)。
2205含有較高的鉻，并配合鉬、氮和雙相組織，在點(diǎn)蝕、縫隙腐蝕及氯化物應(yīng)力腐蝕方面通常比304具有更大的性能余量。
