一、2205熱處理缺陷為什么需要重點控制？
2205雙相鋼常見固溶處理溫度約為1020—1100℃，隨后需要快速冷卻。具體溫度和保溫時間應根據產品標準、工件厚度、設備能力和制造工藝確定。
熱處理的主要目的包括：
- 溶解加工或加熱過程中形成的有害析出相
- 調整鐵素體與奧氏體的組織比例
- 改善鉻、鉬、鎳、氮等元素的分布狀態
- 恢復材料的韌性和局部耐腐蝕性能
- 減少熱成形后的組織波動
如果你的產品用于海水管道、化工設備、脫硫系統、高鹽污水或壓力設備，熱處理缺陷可能直接增加點蝕、開裂和泄漏風險。
二、常見熱處理缺陷速查表
| 常見缺陷 | 主要原因 | 可能造成的影響 | 解決方向 |
|---|---|---|---|
| 固溶不足 | 溫度偏低或保溫不足 | 有害相未充分溶解，耐蝕性下降 | 調整溫度和有效保溫時間 |
| 晶粒粗化 | 溫度過高或保溫過久 | 韌性下降，工件容易變形 | 降低溫度，縮短高溫停留時間 |
| 冷卻過慢 | 轉運時間長或水冷能力不足 | σ相、χ相或氮化物析出 | 縮短出爐入水時間，強化循環水冷 |
| 雙相比例失衡 | 溫度、成分和冷卻控制不當 | 強度、韌性和耐蝕性不穩定 | 優化固溶和冷卻工藝 |
| 工件變形 | 裝爐或支撐方式不合理 | 翹曲、橢圓度和尺寸超差 | 使用專用耐熱工裝和支撐架 |
| 表面氧化嚴重 | 高溫暴露過久或清理不足 | 局部鈍化膜不穩定 | 規范酸洗、清洗和鈍化 |
這張表可以幫助你快速判斷問題方向，但不能僅憑外觀確定材料內部組織是否合格。
三、固溶溫度與保溫控制不當
溫度偏低或保溫不足
如果固溶溫度不足，或者厚板、法蘭和大直徑鍛件中心沒有真正達到目標溫度，材料內部的有害析出相可能無法充分溶解。
你可能會遇到：
- 沖擊韌性偏低
- 硬度局部異常
- 點蝕試驗不合格
- 同一工件不同位置性能差異較大
- 金相組織中存在異常析出物
對于厚截面產品，你不能只看爐溫記錄。保溫時間應在工件有效截面達到目標溫度后開始計算，否則容易出現表面已經固溶、內部仍處理不足的情況。
溫度過高或保溫過久
溫度越高并不代表處理越充分。過高溫度和過長保溫可能造成晶粒粗化、鐵素體比例升高、表面氧化加重和尺寸變形。
薄板、長管、大尺寸彎頭和三通在高溫狀態下更容易下垂或失圓。因此，你需要同時控制：
- 固溶溫度上限
- 工件實際到溫時間
- 有效保溫時間
- 爐內溫度均勻性
- 單次裝爐數量
- 高溫狀態下的支撐方式
四、冷卻過慢與雙相組織失衡

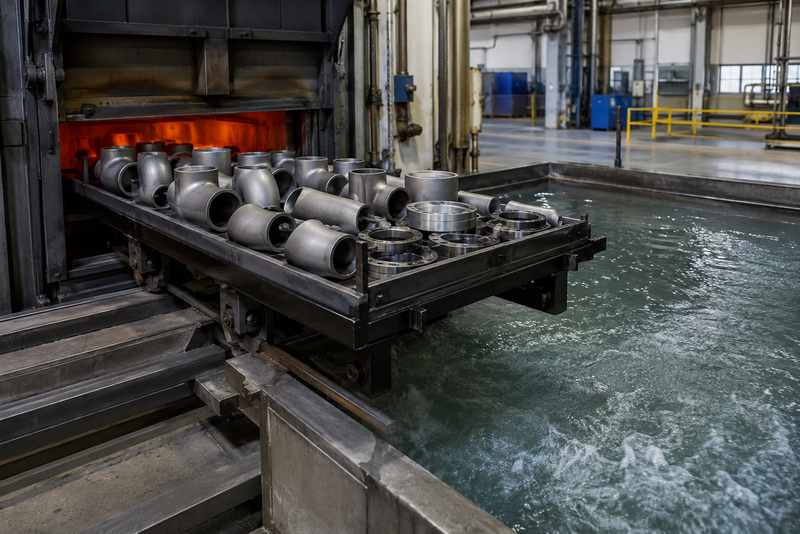

2205雙相鋼完成固溶加熱后，需要快速通過容易析出有害相的溫度區間。
如果爐門開啟后長時間等待、冷卻槽距離過遠、水溫過高或循環能力不足，材料就可能在冷卻過程中形成σ相、χ相和鉻氮化物。這些析出物會使周圍區域出現局部貧鉻、貧鉬，降低點蝕和縫隙腐蝕抗力。
你應重點檢查：
- 出爐到入水的轉運時間
- 水槽容量是否與工件重量匹配
- 冷卻水是否循環或攪動
- 工件之間是否保持間距
- 管件內腔是否能充分進水
- 連續處理后水溫是否明顯升高
2205雙相組織不必機械地要求奧氏體和鐵素體嚴格各占50%，但兩相不能明顯失衡。實際驗收范圍應以產品標準和技術協議為準。
如果鐵素體比例過高，可能降低韌性和局部耐腐蝕能力；如果奧氏體比例異常偏高，則可能削弱材料原有的強度優勢。
五、工件變形與表面氧化
熱處理變形

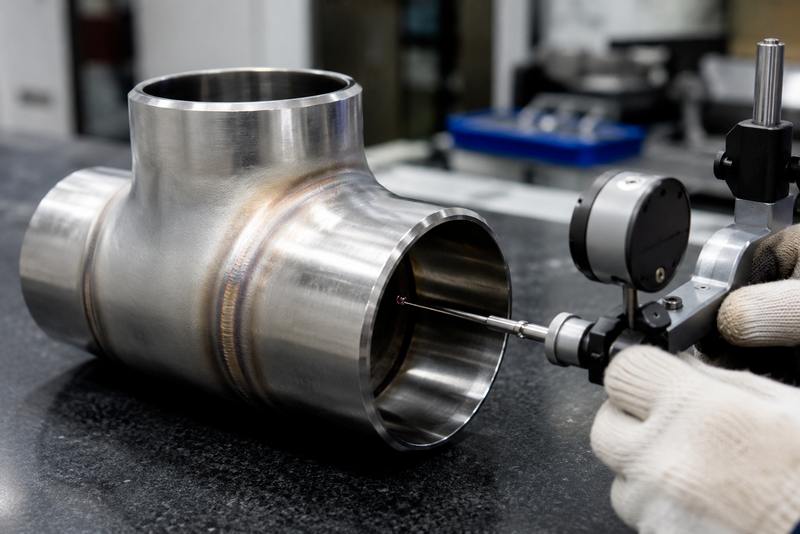

彎頭、三通、法蘭和長管在高溫下會出現一定軟化。如果裝爐時直接堆疊、相互擠壓或缺少支撐，熱處理后容易出現：
- 管口失圓
- 支管下垂
- 法蘭密封面變形
- 長管彎曲
- 板材翹曲
- 彎頭角度或橢圓度超差

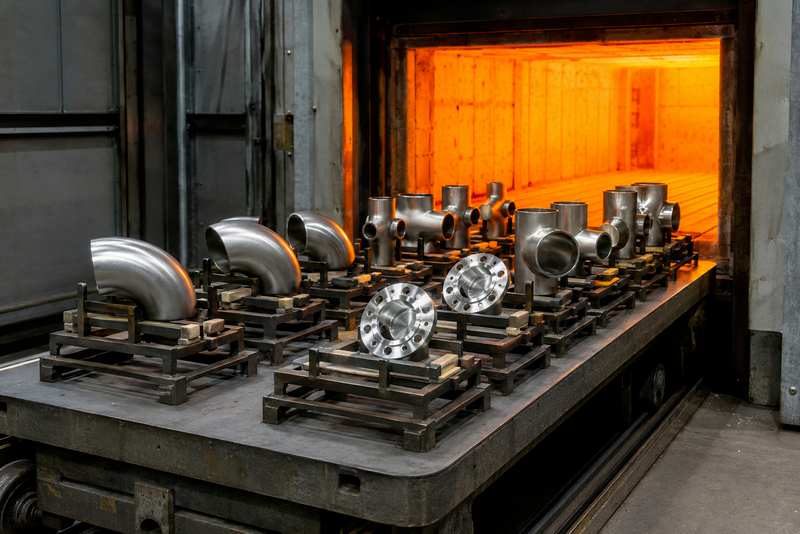

不同產品需要采用不同工裝：
| 產品形態 | 你需要控制的裝爐方式 |
|---|---|
| 長管 | 采用多點支撐，避免高溫彎曲 |
| 彎頭 | 支撐內外弧和兩端管口 |
| 三通 | 同時固定主管和支管 |
| 法蘭 | 平整放置，避免密封面受壓 |
| 板材 | 保持平整并避免相互壓傷 |
| 鍛件 | 保證周圍留有足夠加熱和水冷空間 |
表面氧化
空氣爐高溫加熱后，2205表面通常會形成氧化皮和熱色。如果后續清理不徹底，局部表面鈍化狀態可能受到影響。
你在酸洗和鈍化后，應檢查：
- 黑色氧化皮是否完全清除
- 管件內壁是否處理到位
- 轉角和焊縫附近是否殘留熱色
- 表面是否出現過酸洗或粗糙腐蝕
- 是否存在碳鋼鐵污染
- 清洗液和酸液是否徹底沖凈
酸洗只能改善表面，不能修復晶粒粗化、雙相比例失衡或內部有害相析出。
六、固溶處理后應該檢查什么？
你在采購和驗收2205固溶處理產品時，可以重點檢查以下項目：
| 檢查項目 | 你需要確認的內容 |
|---|---|
| 熱處理記錄 | 加熱溫度、保溫時間和冷卻方式是否完整 |
| 材料牌號 | 實物爐號是否與材質證明書一致 |
| 表面質量 | 是否存在氧化皮殘留、裂紋和壓痕 |
| 尺寸精度 | 是否出現翹曲、橢圓或角度偏差 |
| 雙相組織 | 鐵素體與奧氏體比例是否合理 |
| 力學性能 | 抗拉強度、屈服強度和延伸率是否合格 |
| 沖擊性能 | 關鍵或低溫項目是否滿足要求 |
| 耐腐蝕性能 | 項目是否要求點蝕或腐蝕試驗 |
| PMI檢測 | 鉻、鎳、鉬等元素是否符合要求 |
| 無損檢測 | 鍛件、厚板或關鍵管件是否需要檢測 |
七、采購時怎樣降低熱處理風險？
你在采購2205雙相鋼熱處理產品時，建議在合同或技術協議中明確：
- 最終成形后是否進行整體固溶處理
- 執行標準和固溶溫度范圍
- 保溫時間與工件測溫方式
- 出爐后的快速冷卻方式
- 熱處理曲線和批次記錄
- 裝爐間距及工裝要求
- 酸洗、鈍化和表面狀態
- 鐵素體比例或金相檢測要求
- 力學性能和腐蝕試驗要求
- 允許返修次數和復驗方式
如果你的項目用于化工、海工、壓力設備或高氯污水環境，不建議只接受“已固溶”這一項說明。工藝記錄、實物爐號和檢測結果應能夠相互對應。
在2205雙相鋼采購和項目應用中，酒創可為你提供2205雙相鋼冷軋板、熱軋板、卷板、中厚板、管材、圓棒、法蘭、彎頭和三通等產品。你可以提供產品規格、成形方式、使用介質和驗收要求，酒創可協助你核對材料交貨狀態、固溶處理記錄、尺寸精度、力學性能和表面質量，幫助你的項目降低冷卻不足、組織失衡、管件變形和耐腐蝕性能下降等風險。
八、常見問題及答案
常見問題包括固溶不足、冷卻過慢、雙相比例失衡、晶粒粗化、工件變形和氧化皮清理不徹底。
不是。溫度過高可能造成晶粒粗化、鐵素體比例升高和工件變形。你應根據產品標準、厚度和制造工藝選擇合適溫度。
快速冷卻可以減少材料在敏感溫度區間停留的時間，降低σ相、χ相和鉻氮化物析出的風險。
需要根據變形程度和關鍵尺寸判斷。輕微變形可以評估校形，嚴重失圓、翹曲或密封面變形可能影響承壓和安裝性能。
部分產品可以重新固溶，但需要評估尺寸、氧化程度、晶粒狀態和返修次數。已經出現嚴重裂紋或過熱損傷時，不宜僅靠重新熱處理修復。
